small_electric_on_load_dry_type_transformer_3_phase_35kv_2mva_onan_ofaf_onaf


امیدواریم مفید واقع گردد.



ارسال شده توسط گروه برق

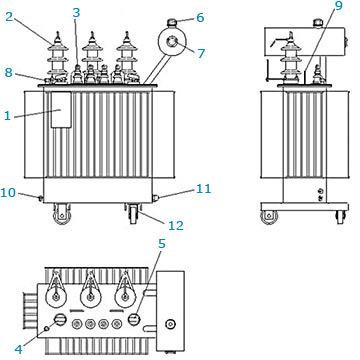

ساختمان ترانسهای قدرت روغنی : قسمتهای اصلی در ساختمان ترانسفورماتورهای قدرت روغنی عبارتند از:
 ١ - هسته يك مدار مغناطيسی
٢- سيم پيچ های اوليه و ثانويه
٣- تانك اصلی روغن به جز موارد فوق اجزا ديگری نيز به منظور اندازه گيری وحفاظت به شرح زير وجوددارند : ١- كنسرواتوريا منبع انبساط روغن ٢ - تپ چنجر ٣ - ترمومترها
 ٤- نشان دهنده های سطح روغن
 ٥ - رله بوخهلتز
 ٦- سوپاپ اطمينان يا لوله انفجاری / شير فشار شكن
 ٧- رادياتور يا مبدلهای حرارتی
٨- پمپ و فن ها
 ٩- شيرهای نمونه برداری از روغن پايين و بالای تانك
١٠ - شيرهای مربوط به پركردن و تخليه روغن ترانس
 ١١ - مجرای تنفسی و سيليكاژل مربوط به تانك اصلی و تب چنجر
 ١٢ - تابلوی كنترل
 ١٣ - تابلوی مكانيزم تب چنجر
 ١٤ - چرخ ها
١٥ - پلاك مشخصات نامی


 اصولا در ترانسهاي قدرت در اثر القاي متقابل سيم پچها ، توليد گرما و حرارت مي شود كه بسته به بار اعمالي به ترانس اين گرما ميتواند حتي منجر به آسيب ديدن سيم پيچ ها  شود . يكي از اجزاي اصلي در خنك شدن ترانس ها روغن ترانس است كه با توجه به ويسكوزيته آن و مدت زمان بهره برداري از ترانس ميتواند نقش مهمي در خنك شدن ترانس داشته باشد . در ترانسهاي با كار كرد بالا تر بدليل رسوبات روغن و ناخالصي هاي موجود در آن ميزان خنك شوندگي ترانس كمتر خواهد شد.عموما در ترانس ها با قدرت بالا ، از رادياتورها استفاده ميشود كه در ترانسهاي با قدرت 500 كيلو ولت آمپر به بالا تنها از پره هاي خنك شونده و در ترانسهاي 1000 كيلو ولت آمپر به بالا از رادياتورهايي كه روغن  در آن به جريان مي افتد استفاده مي شود. در ترانسفورماتورهاي با توان بالا و ولتاژ بالا از سيستمهايي چون فن هاي كنترل شونده و پمپ ها جهت خنك كردن ترانس استفاده ميشود كه به هر يك اشاره خواهيم كرد .

توضیحناشر: www.power-factor.blogfa.com
حجم کتاب: 94 کیلوبایت
نویسنده: نا مشخص
 نوع فایل: Word

با سلام.

استاندارد مشخصات فني ترانسفورماتورهاي روغني توزيع را که در دو جلد تهیه شده است برای مطالعه شما دوستان قرار داده ام که می توانید از لینک هایی که در ادامه مطلب گذاشته ایم به دلخواه دانلود نمایید.

با سلام. یک فایل 50 صفحه ای در ارتباط با روغن ترانسفورماتور را برای شما دوستان تهیه کرده ام که می توانید آن را از طریق لینک های زیر دانلود و مورد مطالعه قرار دهید. شایان ذکر است که فایل های مربوطه به دو فرمت PDF و PPT می باشند.

بطور عمومی سه روش در تعمیر ونگهداری ترانسفورماتورها مشخص شده است .

الف )تعمیر ونگهداری بدون برنامه ریزی که در این مورد شک حتمی وجود دارد .

ب)تعمیر ونگهداری معمولی که در این روش تنظیم ویا تعویض بعضی از قسمتهائی که پس از بررسی مورد تأثیر قرار می گیرد انجام می شود.

ج)تعمیر ونگهداری با تنظیم برنامه زمانبندی شده که در این نوع طبق برنامه ریزی ،بازدید وتست با  زمان بندی مشخص بر روی تجهیزات انجام می شود .


نظر به اهميت ويژه ترانسهاي شبكه، همواره مواظبت و نگهداري آنها از مسائل مهم در صنعت برق بوده و هم‌چنين در صورت صدمه ديدن ترانس، هزينه مربوطه بالا و خاموشي تحميـل شده طولاني مدت خواهد بود. در اين گزارش ابتدا علل آسيب‌ديدگي ترانسها بحث گرديده و سپس راههاي پيش‌گيري آن بيان ميگردد.

اصولا آسيب‌ديدگي ترانس به دو صورت اتفاق مي افتد :

1- هادي شدن عايق ترانس
2- پاره شدن يا قطع شدن هاديهاي ترانس
